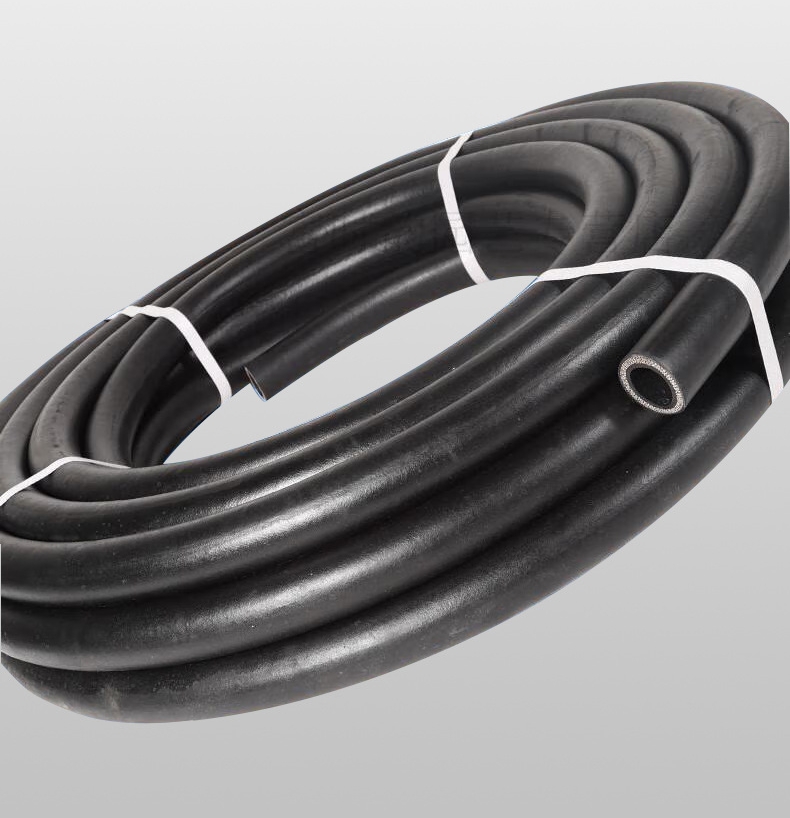

胶管（俗称软管、橡胶软管）是一种以弹性材料为主体，具有输送各种流体（如气体、液体、颗粒状介质等）功能的柔性管道。它广泛应用于工业生产、建筑工程、农业灌溉、汽车制造、石油化工等领域。相比于金属管道，胶管具有重量轻、柔韧性好、抗震性能优异、安装维护便捷等特点，能够适应振动、挠曲、温度变化等复杂工况。

一、胶管的工作原理

胶管的核心工作原理在于通过内层材料对流体进行密封与承压，同时利用多层复合结构实现承压、抗扭、防渗漏等性能。其典型工作过程如下：

1. 流体输送与密封

• 内层橡胶或聚合物材料：直接与输送介质接触，需要具备优异的耐腐蚀、耐磨损性能，并且要保持良好的弹性、低渗透性。内层材料形成一个光滑而连续的通道，保证流体在高压或低压环境下顺畅流动，防止泄漏。

• 静压和平衡压力：在工作状态下，流体对内层壁产生静压力。一旦系统开始工作，流体压力通过内层材料均匀传递到加强层（或称中间层）中，并在管层之间达到静态平衡。只要内层材料和加强层的设计参数足够满足所需工作压力，胶管便能安全稳定运行。

2. 承压与增强

• 中间层织物或金属编织层：为了承受流体静压力和冲击压力，胶管通常在内层外包覆一层或多层高强度纤维织物（如聚酯纤维、尼龙、芳纶）或者螺旋布、钢丝编织层。这一层起到支撑和分散压力的作用，使胶管在内部压力作用下保持几何形状，防止爆裂。

• 多层复合结构：当输送介质的压力较高时，往往需要在内层与外层之间叠加多层纤维层或金属层，并交错纺织、螺旋缠绕，以提高管壁对径向压力的承受能力。

3. 外层保护与耐候

• 外层橡胶或合成材料：除了承受机械冲击和摩擦外，还需要具有耐老化、耐紫外线、耐油、耐臭氧等特性。外层材料将内外环境隔绝在管壁之外，防止外界物理、化学因素破坏管材。

• 耐候与抗氧化：在户外或恶劣环境下使用时，外层材料会加入抗紫外剂、抗氧化剂等添加剂，以延缓老化速度，确保胶管在高温、低温、日光直射等条件下依然保持正常使用寿命。

4. 柔韧性与挠性

• 胶管由于以橡胶或聚合物为主材，相较于金属管道更具柔韧性，能够在安装时实现弯曲、绕转和局部挠曲，减少接头数量，降低漏点风险。液压系统或振动工况下，胶管还能通过一定变形来吸收冲击与振动，保护系统稳定运行。

二、胶管的结构与材料

典型胶管可分为三层（或四层）结构：

1. 内层（Inner Tube）

• 材料：常见材料包括天然橡胶（NR）、丁腈橡胶（NBR）、氯丁橡胶（CR）、氟橡胶（FKM）、聚氨酯（PU）、聚四氟乙烯（PTFE）等。具体选择取决于介质性质（如燃油、化学品、酸碱溶液）、工作温度范围以及使用环境。

• 功能：直接与输送介质接触，要求耐腐蚀、耐磨、耐高温或耐低温，同时具有一定弹性以保证密封性。

2. 加强层（Reinforcement Layer）

• 织物层：多层高强度织物交错叠加，增强管壁强度。

• 金属编织层：钢丝编织或螺旋缠绕结构，主要用于高压液压胶管，承受更高的工作压力。

• 材料：高强度纤维（如聚酯纤维、尼龙纤维、芳纶纤维）、钢丝编织、螺旋钢丝、螺旋纤维等。

• 结构形式：

• 功能：将内层承受的静压力分散并传递至外层，保证胶管在高压工况不变形、不爆裂。

3. 外层（Cover）

• 材料：一般采用耐老化、耐磨、耐油、耐臭氧的合成橡胶（如SBR、CR、EPDM等）或聚氨酯材料。

• 功能：保护内层和加强层免受外部机械磨损、紫外线、化学腐蚀等影响，延长使用寿命。同时，外层颜色往往根据用途进行区分（如工业用气体管通常为绿色，燃油胶管为黑色等）。

4. （可选）夹层或内衬层（Liner）

• 对于特殊应用（如超净流体、医药、食品级），可能在内层与加强层之间加设聚四氟乙烯（PTFE）或其他无毒材料内衬，以满足不粘附、耐化学性、卫生安全等要求。

三、胶管的工作条件与性能指标

胶管在选型与使用过程中，需要关注以下关键性能指标：

1. 额定工作压力（Working Pressure）

• 指胶管在正常工作状态下能够长期连续承受的最大内部压力，通常以兆帕（MPa）或巴（bar）为单位标注。

2. 爆破压力（Burst Pressure）

• 通常为额定工作压力的3～4倍，用于评估胶管在极限工况下的安全裕量。制造商须明确标注爆破压力值，以指导安全使用。

3. 工作温度范围（Operating Temperature Range）

• 根据内层与外层材料耐温性能确定。普通合成橡胶的使用温度区间一般在-40℃到+100℃；氟橡胶或PTFE内衬可扩展至-60℃到+200℃。

4. 最小弯曲半径（Minimum Bend Radius）

• 胶管在弯曲工况下不会发生堵塞、压扁或内层脱层时所需的最小弯曲半径。过小弯曲半径会导致胶管寿命剧降或发生瞬时失效。

5. 耐油性与耐化学性

• 内层材料需对介质具备良好耐受性，例如输送润滑油、燃油需要选用丁腈橡胶（NBR）或氟橡胶（FKM）；输送酸碱溶液则需选择EPDM、PTFE等更耐腐蚀的材料。

6. 耐磨与耐老化性

• 外层材料应具备良好耐磨性能，能够在机械磨擦、落物冲击等情况下保持完整；同时需具备优异的耐臭氧、耐紫外线老化能力，适应户外或化工厂房等恶劣环境。

7. 挠曲寿命（Flex Life）

• 对于需要频繁移动或振动环境（如工程机械、液压系统），胶管的挠曲寿命决定了更换周期。通常通过标准疲劳试验（如90°弯曲，500万次循环）来评估。

四、胶管的生产工艺概述

1. 硫化成型（Vulcanization）

• 将内外层橡胶、织物层、金属编织层等按次序套叠到胶芯或模芯上，然后通过加热和加压工艺进行硫化，使各层胶料与加强层交联固化，形成整体管壁结构。硫化过程需严格控制温度曲线和压力，保证胶管各层之间粘结均匀、无气泡。

2. 层叠与缠绕

• 交叉绕层（Helical Winding）：钢丝或高强纤维以恒定角度交错缠绕，多层交叉角度互补，提高耐压和抗膨胀能力。

• 卷绕层叠（Wrap Layering）：将胶片和织物贴合后做层叠，再进行整体硫化。

• 对于多层织物或钢丝缠绕加强层，需要精确控制层间张力、绕层角度、绕层密度等工艺参数，以确保管壁承压能力和柔韧特性最优化。常见工艺有：

3. 挤出加工（Extrusion）

• 适用于生产相对低压或非压力胶管（如给排水软管、园林喷水管）。将配制好的橡胶混炼料通过挤出机挤出内层、外层材料，再在两层之间加装织物层或钢丝骨架，然后进入硫化线完成固化。此工艺生产效率高、连续性好。

4. 在线总装检测

• 现代化胶管生产线通常具备在线压力测试、尺寸检测、金属探测等自动化检测设备，能够实时监测产品质量。对于液压软管等关键产品，还会经过水压试验或气压试验，确保所有出厂产品符合额定工作压力和泄漏要求。

五、胶管的主要应用领域

1. 工业液压系统

• 液压机械（工程机械、起重机械、矿山设备、船舶装卸设备等）普遍采用高压液压胶管输送液压油。对胶管的耐压、耐挠曲、抗疲劳性能要求极高。典型产品：ＳＡＥ100Ｒ1、SAE100Ｒ2、SAE100Ｒ16、EN856 R12、EN856 R13等标准液压胶管。

2. 气动系统

• 工厂自动化设备、机器人、气动工具等依赖气动软管输送压缩空气。此类软管一般对耐油和耐寒性能要求较高，常选用聚氨酯（PU）或尼龙材质。

3. 化工与石油化工

• 对酸、碱、溶剂、液化气等特殊介质的输送，需选用专用耐化学腐蚀胶管，如PTFE内衬胶管、氟橡胶胶管、氟塑料增强软管等。化工场合对安全性要求严苛，需按GB/T2406、EN ISO、ASME B31.3等标准生产。

4. 食品与医药行业

• 输送饮料、啤酒、乳品、药液、纯化水等介质时，必须采用符合FDA、3A、EU食品级认证的软管，内层材料需无毒且不影响介质品质。常见产品：硅胶软管、聚氯乙烯（PVC）食品级软管、不锈钢波纹软管等。

5. 汽车与交通运输

• 包括发动机燃油管、制动油管、转向助力油管、空调管路、排气烟道管等。汽车用胶管由于空间受限，需要具备耐高温、耐老化、耐油性好、重量轻和抗振动性强等特点。

6. 建筑与市政工程

• 用于给排水、混凝土输送、消防喷淋系统、空调冷媒循环等，选用的软管要满足耐压、防冻、阻燃、防漏等要求。例如：消防水带、液压混凝土输送软管、绝缘材料保护管等。

7. 农业与园林

• 农业灌溉软管、喷雾用高压农用喷雾管具有抗紫外线、抗老化、耐磨损的特点，以适应露天环境下长时间使用需求。

8. 航空航天与核电领域（特殊高端应用）

• 这类应用对重量、耐高低温、抗辐射、抗爆炸性能要求极高。经常使用含多层金属编织和特殊塑料内衬的复合软管，以保证在极端环境下稳定输送燃油、液氧、液氮、氦气等介质。

六、胶管的选型与维护建议

1. 根据介质类型选择内层材料

• 燃油、润滑油：请选择丁腈橡胶（NBR）或氟橡胶（FKM）内层。

• 酸碱溶液：推荐EPDM、PTFE、氯丁橡胶（CR）等耐腐蚀材料。

• 食品、医药：必须使用符合食品级标准的硅胶、PVC或PTFE。

2. 依据工作压力与温度确定加强层结构

• 额定工作压力在0.5～1.6 MPa的，可采用单层纤维编织；

• 2.5～6.3 MPa的，可采用多层交叉编织或螺旋钢丝缠绕；

• 超过10 MPa的高压场合，则需要采用多层钢丝缠绕结构。

• 如果工作温度高（≥120℃），应选用耐高温合成材料或金属编织加强层，避免橡胶失效。

3. 最小弯曲半径与布管空间预留

• 在实际应用时，要根据胶管标称最小弯曲半径计算弯曲时所占长度，预留足够空间以免出现压扁、折叠等现象影响流体流动。

4. 定期检查与更换时机

• 外观检查：定期检查胶管表面是否有龟裂、鼓泡、脱层、异物磕碰等现象；

• 漏油（气）检测：在液压或气动系统中，可通过压力试验或肥皂水检漏法判断是否存在渗漏；

• 柔韧性测试：对于经常弯折的胶管，可在低压状态下进行手动弯曲检查，若出现明显硬化或裂纹，需及时更换；

• 更换周期：一般而言，普通工业用橡胶软管的使用寿命为1～3年，高压液压软管为2～5年，特殊耐腐或耐高温软管需根据实际工况和制造商建议确定更换周期。

5. 安装要点

• 避免扭转应力：安装过程中禁止对胶管进行过度扭转，否则会引发局部应力集中，缩短使用寿命；

• 避免外部拉伸压缩：胶管两端接头位置应固定，避免使用中因震动或管道挠曲受到拉伸压缩力；

• 防止锐利物擦伤：管道沿线路径应避开尖锐物，以及不得与高温表面直接接触；

• 管道支撑与保护：长距离布管时应设置支撑夹具，避免自重产生过大挠度导致软管变形；如果在路面或狭窄空间通过，可考虑使用保护套或者履带导向装置。

七、行业发展趋势与创新方向

1. 复合材料与纳米技术应用

• 随着新型高分子材料和纳米填料（如纳米碳管、纳米硅）、金属-聚合物复合技术的发展，未来胶管将呈现更高的耐压、耐温、耐腐蚀和耐疲劳性能。

2. 轻量化与智能化监测

• 在汽车、新能源、航空航天等领域，对系统整体重量与能耗要求日益严格，轻量化胶管（如使用碳纤维增强、超轻合金编织层等）成为趋势。与此同时，内嵌式传感器可实时监测温度、压力、挠曲次数等信息，实现对胶管健康状态的预测性维护。

3. 绿色环保与可回收设计

• 环保法规日趋严格，制造企业正逐步采用可循环利用或可生物降解的胶管材料，并优化生产工艺减少VOC排放。部分高端应用正在研发可回收拆解结构，实现对各层材料的无损回收。

4. 标准化与产业链协同

• 随着下游应用需求多样化，胶管行业在国际标准化（ISO、SAE、EN）与国内行业标准（GB/T）方面不断完善。制造商与配件供应商、终端设备厂商形成更紧密协作，实现从材料研发到成品检测的全流程质量可溯源。

八、结论

胶管作为现代工业和民用领域不可或缺的柔性管道载体，其核心优势在于柔韧性强、安装简便、耐压性能优异以及对恶劣环境的适应能力。掌握胶管的工作原理（密封、承压、增强、保护）与结构组成（内层、加强层、外层），对于正确选型、合理使用和安全维护至关重要。随着新材料、新工艺的不断涌现，未来胶管行业将朝着高性能化、智能化、绿色化方向发展，为机械设备、能源运输、化工生产、民用设施等领域提供更可靠的流体输送解决方案。
